网络编址与端口配置

前段时间的考试题,实验环境Cisco Packet Tracer 6.2sv

一、网络拓扑如下:

2.各网段的地址基本需求如下:

  • a.HQ 的 LAN1 网段需要 50 个主机 IP 地址。
  • b.HQ 的 LAN2 网段网需要 50 个主机 IP 地址。
  • c.BRANCH1 的 LAN1 网段需要 20 个主机 IP 地址。
  • d.BRANCH1 的 LAN2 网段需要 20 个主机 IP 地址
  • e.BRANCH2 的 LAN1 网段需要 12 个主机 IP 地址
  • f. BRANCH2 的 LAN2 网段需要 12 个主机 IP 地址。
  • g.连接HQ 与 BRANCH1 的WLAN网段需要2个 IP 地址。
  • h.连接HQ 与 BRANCH2 的WLAN网段需要2个 IP 地址。

3.编址方案:

  • 本网络使用地址 192.168.10.0/24。
  • 按每个网段的基本地址需求划分子网大小。
  • 按地址从小到大的顺序为从a开始直至h的各网段顺序按需分配子网地址。
  • 为主机接口分配所在子网的最大有效主机地址。
  • 为连接局域网的路由器接口分配所在子网的最小有效主机地址。
  • 为提供时钟信号的WAN接口分配所在子网的最小有效主机地址。
  • 为接收时钟信号的WAN接口分配所在子网的最大有效主机地址。

二、配置任务

  • 1.按拓扑图所示的命名为路由设备配置设备名
  • 2.为主机接口配置IP地址、子网掩码和网关地址。
  • 3.为路由器接口配置IP地址和子网掩码。
  • 4.为连接路由器的提供时钟信号的WAN接口配置64000时钟频率。
  • 5.为HQ路由设备配置可达所有子网的静态路由,采用邻居路由器接口IP地址为下一跳地址。
  • 6.为BRANCH1和BRANCH2路由设备配置可达所有子网的默认路由,采用邻居路由器接口IP地址为下一跳地址。
  • 7.测试各子网间的连通性

具体实现方法:

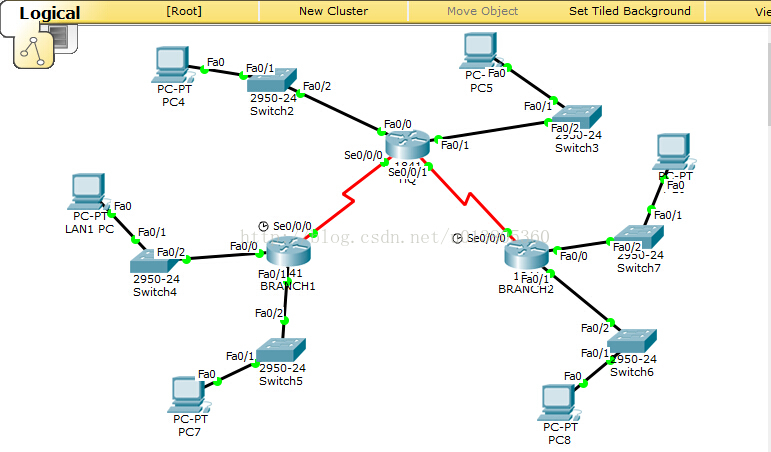

1.首先按照所给拓扑图连接好,下面是我连接的拓扑图:

各个端口连接情况如上图所示。这是我配置好以后才截的图,刚连接好在没有任何配置的情况下,路由器之间的线路上 不是绿点 ,而是 红点 。

2.下面开始给路由器以及主机的端口配置ip地址和子网掩码。首先要按照所给要求进行编址,至于如何编址就不再赘述,编址方案如下:

HQ:

LAN1:192.168.10.0~63/26 ip数:64
LAN2:192.168.10.64~127/26 ip数: 64

BRANCH1:

LAN1:192.168.10.128~159/27 ip数: 32
LAN2:192.168.10.160~191/27 ip数: 32

BRANCH2:

LAN1:192.168.10.192~207/28 ip数: 16
LAN2:192.168.10.208~223/28 ip数:16

连接 HQ 与 BRANCH1 的 WLAN网段:

192.168.10.224~227/30 ip数:4

连接 HQ 与 BRANCH2 的 WLAN网段:
192.168.10.228~231/30 ip数:4

————————————————————————————————————————————

具体ip分配如下:

HQ:
LAN1 :路由器fa 0/1: 192.168.10.1 子网掩码:255.255.255.192
主机 192.168.10.62 子网掩码:255.255.255.192
LAN2 :路由器fa 0/0: 192.168.10.65 子网掩码:255.255.255.192
主机 192.168.10.126 子网掩码:255.255.255.192
Se0/0/0 : 192.168.10.226 子网掩码:255.255.255.252
Se0/0/1 : 192.168.10.230 子网掩码:255.255.255.252

BRANCH1
LAN1: 路由器fa 0/0: 192.168.10.129 子网掩码:255.255.255.224
主机 192.168.10.158 子网掩码:255.255.255.224
LAN2: 路由器fa 0/1: 192.168.10.161 子网掩码:255.255.255.224
主机 192.168.10.190 子网掩码:255.255.255.224
Se0/0/0 : 192.168.10.225 子网掩码:255.255.255.252

BRANCH2
LAN1: 路由器fa 0/1: 192.168.10.193 子网掩码:255.255.255.240
主机 192.168.10.206 子网掩码:255.255.255.240
LAN2:路由器fa 0/0: 192.168.10.209 子网掩码:255.255.255.240
主机 192.168.10.222 子网掩码:255.255.255.240
Se0/0/0: 192.168.10.229 子网掩码:255.255.255.252

定下编址方案后,就开始配置端口了。

一、配置路由器端口

1.打开路由器HQ的CLI命令行界面,输入 enable 回车进入特权模式,再输入 configure terminal 回车进入全局配置模式

2. 改名 : Router(config)#hostname HQ 将路由器改名为HQ

3.输入 interface 端口名 进入端口配置。以HQ的fa 0/0端口为例,简化写法: HQ(config)# int f 0/0 , int 是 interface 缩写 ,快速以太网口为 f ,串行端口为 s

4.按照上述编址方案配置端口的ip地址。以HQ的fa 0/0端口为例: HQ(config- if )#ip address 192.168.10.65 255.255.255.192 ,address可缩写为add

5.开启端口: HQ(conf- if )# no shutdown

6.配置完一个端口后输入 exit 退出端口配置,回到全局配置模式

7.依次配置每个路由器各个端口ip和子网掩码

注意: 配置串行端口DCE端(就是你用串行线连接两个路由设备时先点的那个设备)时要设置时钟频率为64000: HQ(config- if )#clock rate 64000

二、主机配置

主机配置很简单,在desktop-ip configuration中直接输入就可以了,默认网关是所连接的路由器的端口的ip

三、路由配置

1.为HQ路由设备配置可达所有子网的静态路由

全局配置模式下:

HQ(config)#ip route 192.168.10.128 255.255.255.224 192.168.10.225

HQ(config)#ip route 192.168.10.160 255.255.255.224 192.168.10.225

HQ(config)#ip route 192.168.10.192 255.255.255.240 192.168.10.229

HQ(config)#ip route 192.168.10.208 255.255.255.240 192.168.10.229

命令的三个参数分别为目的网络 网络号 、目的网络 子网掩码 以及 下一跳 ,这样就将BRANCH1和BRANCHH2的四个子网的静态路由配置好了。

2.为BRANCH1和BRANCH2路由设备配置可达所有子网的默认路由

默认路由的目的网络ip以及子网掩码都设置为 0.0.0.0 ,下一跳均设置为与其唯一相连的路由器 HQ 的相应的端口ip

BRANCH1(config)#ip route 0.0.0.0 0.0.0.0 192.168.10.226

BRANCH2(config)#ip route 0.0.0.0 0.0.0.0 192.168.10.230

这样就算配置完成了,可以用ping命令测试各个子网之间的连通性。

四、总结

总结一下一共需要的几个步骤:

1.连好拓扑结构图

2.根据要求设计出编址方案,为路由器和主机端口分配正确的ip以及掩码

3.为路由器和主机端口配置ip,子网掩码,默认网关,为串行接口DCE端设定时钟频率。

路由器:输入enable进入特权模式,再输入 configure terminal 进入全局配置模式:

输入 hostname 路由器名 更改路由器名

输入 interface 端口名 进入端口配置

用命令 ip address ip 地址 掩码 配置ip和掩码

串行接口设置:用命令 clock rate 64000 配置始终频率 (只在 DCE端 配置,即连 接路由器时先点的那个路由器的端口 )

开启端口: no shutdown

命令 exit 回到全局配置模式

主机:在desktop-ip configuration中直接输入,默认网关是所连接的路由器的端口的ip

4.配置HQ的静态路由以及BRANCH1和BRANCH2的默认路由。

全局配置模式下,命令为: ip route 目的网络网络号 目的网络子网掩码 下一跳 ,默认路由将网络网络号和子网掩码都设置为 0.0.0.0

特权模式下输入 show ip route 可以查看路由表

5.ping命令测试网络连通性

注意:命令不需要记住,Tab键可自动补全,也可以省略简写,按个人习惯了。enable可写为ena,configure terminal可写为conf t,interface可写为int,快速以太网口可写为f,串行接口可写为s,address可写为add。

步骤大体就是这样,不足之处还望指正。
